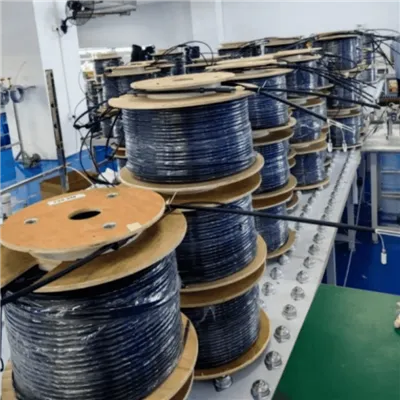

Lauko šviesolaidiniai kabeliai: išsamus lanksčių skaitmeninių tinklų kūrimo vadovas

Autorius:Mia Zheng sales02@gloryoptic.com



Pagrindinės programos – įprasti lauko kabelių naudojimo atvejai

Įvairios konstrukcijos ir apsaugos lygiai lauko kabeliai aptarnauja kiekvieną tinklo sluoksnį – nuo ​​pagrindo iki „paskutinės mylios“. Jų programų supratimas yra pirmas žingsnis siekiant teisingo pasirinkimo.

Kabelio tipas	RaktasCharakteristikos	Tipiški taikymo scenarijai	Diegimo metodas
Tiesiogiai palaidoti kabeliai	Sustiprintas šarvų sluoksnis, atlaikantis tiesioginį dirvožemio spaudimą ir drėgmę.	Metropoliten Area Network (MAN) magistraliniai tinklai, miestelių jungtys šalia greitkelių.	Tiesioginis laidojimas iškastuose apkasuose.
Ortakių kabeliai	Lygus išorinis apvalkalas, didelis atsparumas tempimui, tinkamas traukti per vamzdžius.	Miesto komunalinių paslaugų tuneliai,{0}}iš anksto sumontuoti ryšių kanalai.	Įdėti arba pučiami į{0}}iš anksto nutiestus ortakius / vamzdžius.
Antenos kabeliai	Sudėtyje yra tvirtumo elementų (pvz., aramidinių verpalų), atsparių tempimui-, lengvų.	Kaimo ir priemiesčio tinklo aprėptis, perėjos per upes ar kelius.	Pakabinamas tarp komunalinių stulpų ar bokštų.
Šarvuoti kabeliai	Pasižymi metaliniais (pvz., plieninės juostos, vielos) šarvais, pritvirtintais iš šono arba išilgai.	Graužikams{0}}linkusios vietos, statybvietės, kuriose yra didelė mechaninė rizika	Tinka tiesioginiam laidojimui, ortakiniam arba anteniniam montavimui.
Nuleidimo kabeliai	Lengvas, lankstus, lengvai užbaigiamas{0}}svetainėje, dažnai savarankiškas{1}}palaikomas.	Paskutinis segmentas skirtasFTTH (šviesolaidis į namus)	Montuojamas palei sienas arba iš oro į kliento patalpas.
Povandeniniai kabeliai	Speciali hermetiška struktūra,{0}}atspari hidrolizei, didelio stiprumo{1}, atspari korozijai{2}.	Upių, ežerų ar atviroje jūroje esančių salų povandeninės perėjos.	Paguldytas ant jūros dugno arba palaidotas po vandeniu.

Be šių bendrų scenarijų, lauko kabeliai yra svarbios pagrindinės infrastruktūros „arterijos“:

• 5G ir FTTA (šviesolaidis antenai):Sujungia bazinės juostos įrenginius (BBU) su nuotoliniais radijo įrenginiais (RRU / AAU), sudarydamas fizinį didelės spartos{0}}5G priekinio / atgalinio perdavimo tinklų pagrindą.

• Tolimos{0}} pervežimo magistraliniai tinklai:Naudojami didelio{0}}skaido pluošto-juostiniai kabeliai arba laisvi vamzdžių kabeliai, kad būtų galima perduoti didžiulį interneto pagrindinį srautą miestuose ir provincijose.

• Išmanusis transportas ir saugumas:Teikia patikimus duomenų perdavimo ryšius greitkelių stebėjimui, miesto apsaugos sistemoms ir išmaniesiems gatvių apšvietimams.



Tiglis – daugybė grėsmių lauko aplinkoje

Lauko aplinka kelia nuolatinius ir sudėtingus kabelių patikimumo iššūkius, o pagrindinės grėsmės suskirstytos į tris kategorijas:

1.Fiziniai ir mechaniniai pažeidimai

• Kasimo žala:Pagrindinė kabelių nutrūkimo priežastis, dažnai dėl savivaldybės ar trečiosios šalies statybos.

• Gyvūnų graužimas:Graužikai, tokie kaip žiurkės ir voverės, gali kramtyti striukes ir pažeisti pluoštus.

• Ilgalaikis{0}} stresas:Dislokuojant iš oro, kabeliai patiria nuolatinį tempimo ir lenkimo įtempį dėl vėjo vibracijos ir ledo apkrovos.

• Atsitiktinis poveikis:Krintantys daiktai, transporto priemonių susidūrimai.



2.Aplinka ir cheminė ataka

• Drėgmė ir drėgmė:Vandens patekimas yra kritinė grėsmė. Jei jis prasiskverbia pro kabelio šerdį ir užšąla, jis gali sutraiškyti pluoštus. Lėtinė drėgmė skatina "stresinę koroziją" skaidulų mikro- įtrūkimų atveju, todėl signalas yra stiprus.

• Ekstremalūs temperatūros svyravimai:Didelis šaltis gali sutrupinti medžiagas, o karštis pagreitina striukės senėjimą. Kabeliai turi stabiliai veikti plačiame diapazone (pvz., nuo -40 laipsnių iki +70 laipsnio).

• UV spinduliuotė:Ilgai veikiant saulės spinduliams standartinės striukės medžiagos gali suklijuoti, įtrūkti ir prarasti apsauginę funkciją.

• Cheminė korozija:Rūgštys / šarmai dirvožemyje arba druskos purškimas pakrantės zonose gali suėsti metalo tvirtumo elementus ir apvalkalus.

3.Diegimas ir ilgalaikis{0}} stresas

• Diegimo perkrova:Viršijus trumpalaikę leistiną kabelio{0}}tempimo apkrovą montuojant, pluoštai gali iš karto pažeisti.

• Nepakankamas lenkimo spindulys:Per didelis lenkimas padidina optinius nuostolius ir gali nutrūkti skaidulos.

• Ilgalaikis{0}}šliaužimas:Medžiagos gali lėtai deformuotis esant nuolatinei įtampai, o tai laikui bėgant gali turėti įtakos veikimui.



Visapusiška apsauga – kurkite patikimumo{0}} iki galo{1}} sistemą

Siekiant kovoti su šiomis grėsmėmis, profesionalus lauko kabelis įdiegia daugiasluoksnę{0}}apsaugos sistemą nuo projektavimo ir gamybos iki diegimo ir priežiūros.

1 sluoksnis: materialinė ir struktūrinė apsauga (įgimta DNR)

• Tvirta išorinė striukė:Naudoja didelio{0}}tankio polietileną (HDPE) arba UV-atsparias modifikuotas medžiagas, kad būtų pirmas barjeras nuo trinties ir saulės spindulių.

• Patikimas vandens barjeras:Kabelio šerdis užpildyta vandeniu-blokuojančiu geliu ir apvyniota vandeniu-blokuojančia juosta, kad būtų galima lokalizuoti drėgmės patekimą ir užkirsti kelią išilginiam sklidimui.

• Pagrindiniai stiprumo elementai:Naudojamos plieninės vielos arba nemetalinis FRP (pluoštu sustiprintas plastikas) ir aramidinis siūlas, kad būtų užtikrintas reikiamas atsparumas tempimui ir atsparumas gniuždymui.

• Papildomi šarvai:Didelės{0}}pavojingose ​​aplinkose gofruotos plieninės juostos arba plonos plieninės vielos šarvai pridedami specialiai, kad būtų atsparūs graužikų puolimui ir dideliam mechaniniam poveikiui.

2 lygis: standartai ir procesų užtikrinimas (kokybės pagrindas)

Aukštos{0}}kokybės lauko kabelių gamyba yra sudėtinga. Pavyzdžiui, mūsų gaminiai yra griežtai išbandyti pagal tarptautinius ir pramonės standartus. Taip užtikrinama, kad kiekvienas žingsnis nuo žaliavų iki galutinio produkto-būtų griežtai kontroliuojamas. Tai garantuoja efektyvumą slopinimo, mechaninių savybių ir aplinkosaugos veiksmingumo srityse.

3 sluoksnis: mokslinis diegimas ir priežiūra (nuolatinė priežiūra)

• Profesionalus montavimo planavimas:Pasirinkite kabelio tipą pagal scenarijų (užkastas, kanalinis, anteninis). Užtikrinti tinkamą laidojimo gylį ir tiesioginiam laidojimui naudoti apsauginius dangčius; apskaičiuokite nuosmukį ir naudokite tinkamą antenos įrengimo įrangą.

• Griežtas montavimo parametrų laikymasis:Montuojant niekada neviršykite trumpalaikės leistinos kabelio{0}}tempimo apkrovos (pvz., 600 N). Visada išlaikykite minimalų lenkimo spindulį (paprastai 20 kartų didesnį už kabelio skersmenį).

• Sistemingas įžeminimas ir sujungimas:Kabeliai su metaliniais komponentais turi būti tinkamai įžeminti ir sujungti sujungimo angose ​​ir galuose, kad būtų apsaugoti nuo žaibo smūgių ir indukuotų srovių.

• Reguliarus patikrinimas ir priežiūra:Sudarykite įprastą apžiūros grafiką, kad patikrintumėte, ar nėra per daug nukritusių ar pažeistų striukės. Reguliariai naudokite OTDR (Optical Time Domain Reflectometer) testavimą, kad stebėtumėte nuorodų slopinimą ir aktyviai nustatytumėte problemas.Lauko kabelių pasirinkimas yra jūsų tinklo ateitis

Lauko kabeliai yra labai svarbus,{0}}ilgalaikis ryšių tinklo turtas. Jų pasirinkimas ir diegimo kokybė tiesiogiai lemia tinklo veiklos sąnaudas ir stabilumą ateinantiems dešimtmečiams. Remonto ir verslo sutrikdymo išlaidos dėl vieno gedimo, atsiradusio dėl prastesnės kabelio kokybės arba netinkamo įrengimo, gerokai viršija bet kokias pradines santaupas.



Todėl investuoti į aukštos-kokybės lauko kabelius-su moksliniu dizainu, griežta gamyba ir laikantis aukštų standartų- nėra paprastas pirkimas. Tai investicija į atsparumo, patikimumo ir nuspėjamumo įterpimą į jūsų ryšių tinklo DNR. Tai užtikrina, kad jūsų duomenų „gyvybės kraujas“ tekėtų netrukdomai tiek miesto požeminiais kanalais, tiek atokiuose kalnuose esančiais komunalinių paslaugų stulpais, maitindamas išmanųjį rytojaus pasaulį.



Pasirinkite tvirtą savo projekto garantiją:Mūsų lauko kabelių serija, turinti išsamią gaminių matricą (nuo tiesioginio įkasimo ir kanalizacijos iki nuleidžiamų kabelių), atitinka griežtus tarptautinius standartus. Nenumaldomai siekdami atsparumo atšiaurioms aplinkoms ir fizinei apsaugai, esame pasiryžę teikti patikimiausius fizinio lygmens ryšio sprendimus įvairiems FTTH, 5G ir įmonių tinklų projektams.
